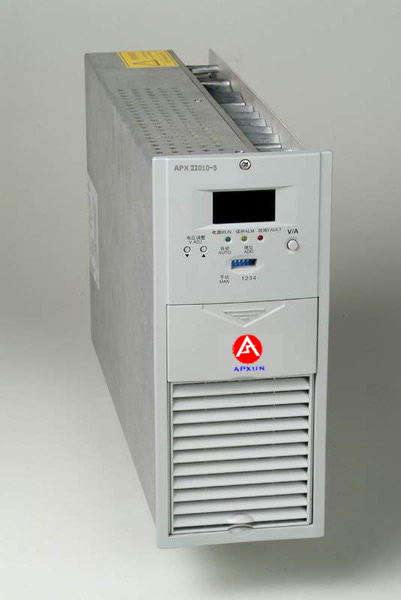

充电模块是电力电源最主要的配置模块，广泛应用于变电站火电厂、水电站电力电源中。采用自冷和风冷相结合的散热方式，在轻载时自冷运行，符合电力系统的实际运行情况。同时模块的效率得到提高，体积和重量大大降低。
主要功能:
1）输入过/欠压保护
模块具有输入过/欠压保护功能。当输入电压小于313±10Vac或者大于485±10Vac，模块保护，无直流输出，保护指示灯（黄
色）亮。电压恢复到335±10Vac～460±15Vac之间后，模块自动恢复工作。
2）输出过压保护/欠压告警
模块具有输出过压保护欠压告警功能。当输出电压大于293±6Vdc（110V模块为148±4Vdc）时，模块保护，无直流输出，保
护指示灯（黄色）亮。模块不能自动恢复，必须将模块断电后重新上电。当输出电压小于198±1Vdc（110V模块为99±1Vdc）
时，模块告警，有直流输出，保护指示灯（黄色）亮。电压恢复后，模块输出欠压告警消失。
3）短路回缩
模块具有短路回缩功能。当模块输出短路时，输出电流不大于40%额定电流。短路因素排除后，模块自动恢复正常输出。
4）缺相保护
模块具有缺相保护功能。当输入缺相时，模块限功率，可半载输出。在输出电压为260V时输出5A电流（110V模块输出130V
/10A）。
5）过温保护
模块的进风口被堵住或环境温度过高导致模块内部的温度超过设定值时，模块会过温保护，模块面板的保护指示灯（黄色）亮
，模块无电压输出。当异常条件清除、模块内部的温度恢复正常后，模块将自动恢复为正常工作。
6）原边过流保护
异常状态下模块整流侧出现过流，模块保护。模块不能自动恢复，必须将模块断电后重新上电。
1）风扇温度控制
模块采用温度和电流联合控制风扇转动的方式。风扇转速分为停转、半转和全转三档，通过对输出电流和模块温度综合考虑进
行风扇调速控制。
2）故障显示
模块告警信息以故障代码的形式在LED上实时的闪烁显示。这时LED显示内容改为故障代码，按下显示切换按钮后显示电压。
故障代码如下表所示。
3）通信功能
模块可以RS485方式与上位机通信。将模块输出电压和电流、模块保护和告警信息发送给上位机，接受并执行上位机下发的
控制命令。
技术指标：
交流输入电压：323V～475V（三相）
电网频率：50HZ±10%
功率因数：≥0.92
输入过压告警：485V±10V 恢复点460V±15V
输入欠压告警：313V±10V恢复点335V±10V
输出电压范围：176V-286V(220V)，88V-143V(110V)
电压上升时间：3～8S(软启动时间)
稳流精度：≤±0.5%
稳压精度：≤±0.5%
效率：≥94%
纹波系数：≤0.1%
输出欠压保护：198V±1V，99V±1V
输出过压保护：293V±6V，148V±4V
相对湿度：≤90%（20±5℃）
绝缘电阻：≥10MΩ
可闻噪音：≤45dB
环境温度：-5℃～+45℃
机械尺寸：
APX22005 APX11010外形尺寸（长×宽×高）：398mm×110mm×257mm
APX22010 APX11020外形尺寸（长×宽×高）：398mm×110mm×257mm
APX22020 外形尺寸（长×宽×高）：460mm×139mm×288mm |
