GZDW系列智能高频开关电力操作电源系统是我公司根据电力要求、符合网上运行条件而设计的高可靠产品。标准一体柜是充电、馈电合并在一个机柜里，一般可配3个充电模块 。 主要用于110KV及以下变电站，开闭所和用户变中。
我公司技术力量雄厚，产品性能稳定，服务及时到位，赢得了广大用户的信赖。产品多次应用于国内外各大电力工程项目上。产品严格按照国际和国家质量保证体系生产，符合JB/T5777.4-200《电力系统直流电源设备通用技术及安全要求》及DL/T459-2000《电力系统直流电源柜订货技术条件》规定。
系统特点：
1、采用开关电源特有的模块化设计，N+1热备份。
2、超宽的电压输入范围，电网适用性强，可用于环境相对恶劣的场所。
3、充电模块可带电插拔，在线维护，方便快捷。
4、硬件低差自主均流技术，模块间输出电流最大不平衡度小于±3%。
5、系统设计采用IEC（国际电工委员会）、UL等国际标准，可靠性与安全性有充分保障。
6、监控模块采用大屏幕液晶汉字显示或触摸屏，声光告警。
7、可通过监控模块进行系统各部分的参数设置，界面友好，操作方便。
8、具备平滑调节输出电压和电流，蓄电池自动温度补偿等先进功能。
9、开放式接口设计，具有强大的通讯功能，很方便实现与变电站RTU装置或电厂计算机监控系统DCS相连。
10、三级集散式监控系统，实现对电源系统的“遥测、遥控、遥信、遥调”以及无人值守。
11、蓄电池自动管理及保护，实时自动监测蓄电池的端电压，充、放电电流，并控制蓄电池的均充和浮充，设有电池过/欠压和充电过流声光告警。
技术指标：
1、交流输入电压：380V±15%（三相）
2、电网频率：50HZ±10%
3、功率因数：≥0.92
4、输入过压告警：437V±5V
5、输入欠压告警：320V±5V
6、输出电压范围：180V-320连续可调，90V-160V
7、稳流精度：≤±0.5%
8、稳压精度：≤±0.5%
9、效率：≥94%
10、纹波系数：≤0.1%
11、输出欠压保护：196V±2V，98V±2V
12、输出过压保护：325V±5V，162V±2V
13、相对湿度：≤90%（20±5℃）
14、绝缘电阻：≥10MΩ
15、可闻噪音：≤45dB
16、环境温度：-5℃～+45℃
机械性能：
绝缘强度：输出对地、输入对地、输入对输出施加2KVAC时间1min无飞弧无闪络
外观尺寸：高2260mm×宽800mm×深600mm |

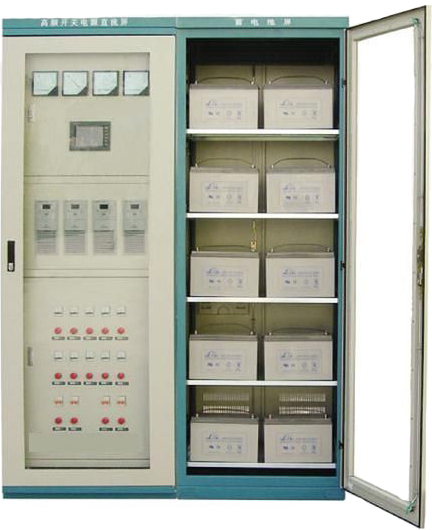

直流屏（一体柜）
