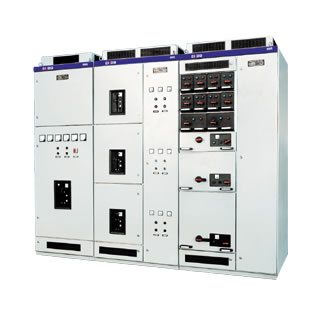

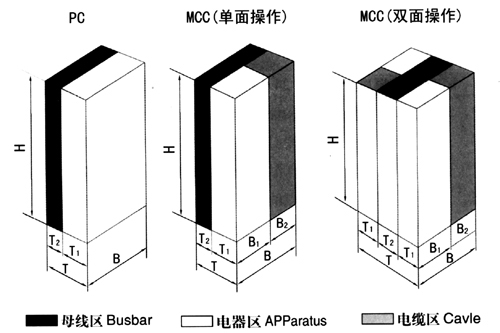

产品型号：GCD27(MNS)型低压开关设备 一、适用范围     GCD27(MNS)系统适用于所有发电、配电和电力使用的场合，如： 1、主、副动力柜、配电柜 2、电动机供电或电动机控制中心 3、开环或闭环控制系统电柜       二、环境条件 1、短时最高温度+40°C，24小时最高平均温度+35°C，最低温度-5°C 2、对于测量、计量仪表和保护继电器等工作条件、应按制造厂提供的特殊指示。 3、正常工作时气候环境按IEC439-1，EN60439，VDE0660等500部分的规定。周围环境 相对湿度在最高温度为+40°C时不超过50%。 4、开关设备户内安装地点的条件应符合相应边准的要求。如会产生凝露的场合，开关 设备中应加通风或加热器等措施。 5、开关设备安装在高于海拔2000M以上，工作环境温度高于上述环境温度时，设备要相应降容运行。 三、技术标准     GCD27(MNS)系统是经过型式试验的组装式开关柜（简称TTA），它符合：IEC439.1-1992、GB7251.1-1997。     四、GCD27(MNS)系统特点     GCD27(MNS)系统采用的柜架结构具有高度灵活性。结构一旦组装完毕就不在需要维修。柜体内可安装不同的标准元件，以满足各种使用要求。由于整个系统包括电气结构均采用了组合式设计，这种优化的结构设计满足了各种元件的要求并符合不同工作环境，达到相应的 防护等级。     GCD27(MNS)系统的设计和所采用的材料均能最大程度地防止故障电弧的发生，但一旦发生故障电弧，能在短时间内熄灭。     GCD27(MNS)系统符合IEC298附件AA的要求，并通过独立试验机构的故障电弧测试，同时也通过了型式试验。     GCD27(MNS)系统中所选用的塑胶材料不含CFC或卤素，它具有阻燃和自熄灭的特性。 新颖的GCD27(MNS)系统与传统产品相比，具有更多的优越性。 1、结构紧凑，节省柜体的体积 2、柜体能背靠背排列 3、配电回路布置经济 4、全系列标准化，方便工程设计人员设计 5、柜体可按工作和环境的不同要求设计出相应的防护等级 6、在一个柜体中可满足抗地震、抗震荡和抗冲击要求 7、柜体最大程度地做到了免维修 8、设备运行连续性和可靠性高 9、导轨选用三节式新型导轨，抽屉进出十分灵活方便，且抽屉无须脱离柜体的情况下就可对内装器件进行保养维修。        五、GCD27(MNS)技术参数 标准   通过型式试验的组装式开关柜（TTA）    IEC493.1-1992 GB7251.1-1997 电 气 参 数   额定绝缘电压Ui   交流1000V，直流1500V   额定工作电压Ue   交流690V，直流750V   额定脉冲耐受电压Uimp   8KV   过电压等级   III   污染等级   3   额定频率   至60HZ   水平主母线额定电流Ie   至5500A   水平主母线额定峰值耐受电流Ipk   至250KA   水平主母线额定短时耐受电流Icw   至100KA   分支母线额定电流Ie   至1200A   分支母线额定峰值耐受电流Ipk   110KA 143KA   分支母线额定短时耐受电流Icw   50KA  65KA     六、柜体结构     开关柜柜体基本结构是由C型材装配组成。C型型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。四周门板，侧板则作油漆涂覆。柜体基本尺寸如有表A、B所示：     A、动力配电中心柜（PC）柜 表A 高Helght Hmm 2200 2200 2200 2200 2200 2200 宽Width Bmm 400 400 600 800 1000 1200 深Depth T（mm） 1000 1000 1000 1000 1000 1000 T2（mm） 800 800 800 800 800 800 T3（mm） 200 200 200 200 200 200     B、电动机控制中心（MCC）柜 表B 高Helght 宽Width 深Depth Bmm B1mm B2mm Tmm T1mm T2mm 2200 1000 600 400 600 400 200 2200 1000 600 400 1000 400 200 七、开关柜类型 1、动力配电中心柜（PC） 2、电动机控制中心柜（MCC） 3、功率因数自动补偿柜 八、柜体的分区设计     电动配电中心（PC）     PC柜内划分成四个隔室： 1、水平母线隔室： 在柜的后部 2、功能单元隔室：在柜前上部或柜前左边 3、电缆隔室：在柜前下部或柜前右边 4、控制回路隔室：在柜前上部      ■抽出式电动机控制中心个小电流的动力配电中心（MCC）     抽出式MCC柜内分成三个隔室，即柜后部的水平母线隔室，柜前部左边的功能单元隔室，柜前部右边的电缆隔室。     MCC柜的抽屉分为以下5种：            ● 8E/4：高200 ×宽150× 深400mm            　● 8E/2：高200× 宽300 ×深400mm            ● 8 E： 高200× 宽600× 深400mm               ● 16E： 高400× 宽600 ×深400mm            ● 24E： 高600 ×宽600 ×深400mm      九、母线系统     开关柜可配置二组主母线，安装在开关柜的后部母线隔室。二组母线可分别装在柜后上部或下部。根据进线需要，上下二组可分别采用不同或相同截面的材料。二者既可单独供电，也可用作并联供电，也可用作后备电源。      十、带推进机械的机械联锁 特征：即使是630A的抽屉，使用此推进机构其插拔力亦较轻； 作用：大联锁机构处于抽出位置时（↑↓）方允许操作此推进机构。推进机构钥匙顺时针转动360°时抽屉插接到件，逆时针转动360°时进抽屉接插件完全分离。     8E/4、8E/2操作开关手柄功能示意图                  分断位置     抽屉锁定在位置上， 主开关和控制回路断开 连接位置 抽屉锁定在位置上 主开关和控制回路接通 分离位置 抽屉拉出30mm后锁定在位置上， 一二次触头全部断开 试验位置 抽屉锁定在位置上， 主开关断开，控制回路接通   移出位置 主开关和控制回路全部断开， 屉可以推进或拉出         8E、16E、24E操作开关手柄功能示意图     连接位置 抽屉锁定在位置上对主开关解除闭锁，这时主开关可以进行合闸和分闸操作,当主开关合闸后，本操作手柄被机械联锁住 分离位置 抽屉拉出30mm后锁定在位置上，一 二次触头全部断开 试验位置 抽屉锁定在位置上，主开关断开，控制回路接通   移出位置 主开关和控制回路全部断开， 抽屉可以推进或拉出
