HXGN15-12户内交流高压六氟化硫环网开关设备（以下简称“环网柜”）是新一代以六氟化硫负荷开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备。

    环网柜具有结构简单、操作灵活、联锁可靠等特点，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。传感技术合最新保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案，可以安全满足市场不断变化的要求。

    本系列环网柜遵循以下IEC标准：

    IEC60298    交流金属封闭型配电装置和控制设备（1kV-52kV）（1990），Am（1994）

    IEC60694    常用规格高压开关设备和控制器（1996）

    IEC60044-1  仪表互感器第一部分电流互感器

    IEC60044-2  仪表互感器第二部分感应式电压互感器

    IEC60056    通用交流高压线路开关

    IEC60129    通用交流隔离开关和接地开关（1984）Am1（1992）Am2（1996）

    IEC60256-1  高压开关第一部分（1kV-52kV）（1998）

    IEC60420    通用交流负荷开关-熔断器组合电器（1990）

    IEC60529    开关柜防护等级的规定（IP标准）

    本系列环网柜合以下国家标准：

    GB3906       3～35kV交流金属封闭开关设备

    GB/T11022  高压开关设备合控制设备标准的共用技术要求

    GB/T16926   交流高压负荷开关-熔断器组合电器

    GB3804    3～63kV交流高压负荷开关

    柜内各电器元件均符合各自的标准

    环网柜为金属铠装封闭式，柜内为空气绝缘。具有终端变电站接线及适应环网供电的接线。

    本系列环网柜设备采用规范部件，如：选用断路器（真空或SF6型）、SF6负荷开关、接地开关、熔断器、仪表互感器、二次仪表，通过这些部件的组合能广泛满足各种设计方案的要求。根据需要，可以增设底压箱，产品具有可靠的机械联锁装置，可满足“五防”功能要求。

二、适用环境条件 1、海拔高度：不超过2000m（超过2000m需与我公司技术部联系）； 2、环境温度：-25℃～+40℃； 3、空气相对湿度：日平均值不大于95%，月平均值不大于90%； 4、周围空气中无严重污染，如灰尘、烟雾、腐蚀剂、易燃气体、汽油以及盐剂等； 5、地震烈度：8度 6、当使用条件下不同或有特殊要求时需与制造厂协商。   三、主要用途与适用范围     环网柜适用于三相交流50Hz，额定电压12kV的户内配电装置，广泛应用于工业及民用电缆环网及供电末端。     特别适用于小型二次配电站、开闭锁、工矿企业，城市居民小区、机场、铁路、隧道、高层建筑等电力系统中作为接受合分配电能之用。

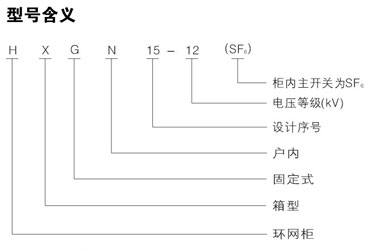

四、型号含义

五、技术参数 1、负荷开关柜的额定参数（见表1）

序 号 名     称 单 位 参   数 1 额定电压 kV 12 2 主母线额定电压 A 630 3 额定电流 A 630 4 额定频率 Hz 50 5 额定短时耐受电流 kA 20 6 额定短路持续时间 s 4 7 额定峰值耐受电流 kA 50 8 额定短路关合电流 kA 50 9 额定有功负载开断电流 A 630 10 额定闭环开断电流 A 630 11 额定电缆充电开断电流 A 10 12 接地开关额定短时耐受电流 kA 20 13 接地开关额定短路持续时间 s 4 14 接地开关额定峰值耐受电流 kA 50 15 额定绝缘水平 1min工频耐受电压（有效值） kV （相间、相对地）42；（断口）48 雷电冲击耐受电压（峰值） kV （相间、相对地）75；（断口）85 16 主回路电阻 μΩ ≤400 17 机械寿命 负荷开关 次 5000 接地开关 次 2000 18 辅助回路1min工频耐受电压 kV 2 19 SF6气体额定压力（20℃表压） Mpa 0.04 20 SF6气体年泄漏率 　 1% 21 防护等级 　 IP3X

2、组合电器柜的额定参数（见表2）

序 号 名     称 单 位 参   数 1 额定电压 kV 12 2 额定频率 Hz 50 3 额定电流 A 125* 4 额定短路开断电流 kA 31.5* 5 额定短路关合电流 kA 80 6 额定转移电流 A 1700 7 主回路电阻（不含熔断器） μΩ ≤400 8 额定绝缘水平 1min工频耐受电压（有效值） kV （相间、相对地）42；（断口）48 雷电冲击耐受电压（峰值） kV （相间、相对地）75；（断口）85 9 机械寿命 负荷开关 次 5000 接地开关 次 2000 10 辅助回路1min工频耐受电压 kV 2 11 SF6气体额定压力（20℃表压） Mpa 0.04 12 SF6气体年泄漏率 　 1% 13 防护等级 　 IP3X

*组合电器柜的额定电流和额定短路开断电流根据所配熔断器而定

3、DLF-12/630-20型六氟化硫负荷开关的机械调整参数（见表3）

序 号 名      称 单位 参    数 1 相间中心距 mm 210±2 2 三相分闸不同期性 ms ≤5 3 三相合闸不同期性 ms ≤5 4 主回路电阻 μΩ ≤65

六、环网柜主要结构概述     1、总体结构     环网柜由母线室，三工位负荷开关室（或断路器室）、电缆室、操动机构、联锁机构和低压控制室以及测量或计量回路等部分组成，各隔室用钢板分隔，可避免故障部位影响到邻室。     1.1 母线室     母线室布置在柜体的上部，在母线室中主母线连接在一起，贯穿整排开关柜，母线呈水平布置，可方便地扩展。     1.2主开关室     a、负荷开关室     开关室内装有一个三工位负荷开关，负荷开关的外壳为环氧树脂绕注而成，内充SF6气体作灭弧和绝缘介质，在操作轴引出端设有二个透明的热压成型的塑料端盖，透过它可以观察触头状态。开关室内可根据用户要求装设SF6气体密度表或带报警触点的气体密度器。     b、断路器室     断路器室位于柜体中部，可根据用户需要装配专用的真空断路器或SF6断路器，其开断容量可以满足正常投切和分支网络的操作以及特殊情况下开断短路电流等，真空断路器特别适用于频繁操作网络系统。断路器配有弹簧操动机构，具有重合闸功能，并且动作可靠、寿命长。     1.3电缆室     电缆室主要用于电缆连接，使单芯或三芯电缆可以采用最简单的非屏蔽电缆头进行连接，同时充裕的空间还可以容纳避雷器、电流互感器、下接地开关等元件。按标准设计，柜门有观察窗和安全联锁装置，电缆室底板配密封盖和带支撑架的大小相宜的电缆夹。电缆室底板的门前框可以拆下，方案电缆安装。     1.4操动机构、联锁机构和低压控制室     带联锁的低压室同时起到控制屏的作用。低压室内装有带位置指示器的弹簧操动机构和机械联锁装置，也可以装设辅助触点、跳闸线圈、紧急跳闸机构、电容式带电显示装置、钥匙锁和电动操作装置，同时低压室空间还可以装设控制回路、计量仪表和保护继电器，750mm宽柜设有两个相同的低压室，可以装更多附件。

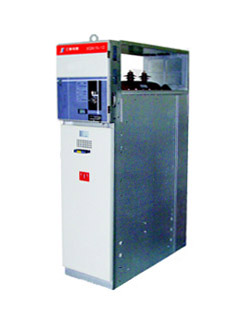

2、环网柜类型 2.1 负荷开关柜（见图1）     负荷开关柜主要用作环网接线和放射式接线中的进线柜。该柜一般配备一个SF6绝缘的三工位负荷开关及其操动机构。三工位负荷开关仅可置于合闸、分闸、接地运行位置中的一个，可防止误操动。当负荷开关处于接地状态时才可能进入电缆室。负荷开关的位置指示器符合ICE 60129A2（1996）的要求。运行人员可通过低压室门后的观察窗检查开关是否处于分闸或接地的状态。运行人员在设备运行时也可透过前门窗口容易地观察到电缆连接和故障指示（如果装有的话）。

基本设备 开关柜的可选件 -壳体 -带电显示器 -三工位符合开关 -各位置的辅助触点：2常开+2常闭 -配机械式位置指示装置的操动机构 -气体密度表或带报警触点的气体密度器 -联锁装置 -电动操动装置 -母线 -电流互感器 -配电缆支撑件的电缆底板 -电压互感器（代替电缆连接） -压力释放通道 -控制电缆通道 -接地母线 -避雷器

技术数据（见表4）

序号 项目名称 单位 数     据 1 额定电流 A 630 2 额定短时耐受电流 kA 20 3 外形尺寸 宽 mm  375/500 深 940 高 1600/1850

2.2负荷开关-熔断器组合电器柜（见图2）     负荷开关-熔断器组合电器柜主要用于变压器保护。该型配一个SF6绝缘的三工位负荷开关和一台独立的辅助接地开关。内置于负荷开关内的接地开关关合可使熔断器上触头接地，而独立的辅助接地开关可使熔断器下触头接地。操动机构为双弹簧式，具有熔断器熔断自动跳闸功能。只有负荷开关处于接地位置时，才可能进入电缆室。SF6负荷开关的位置指示器符合IEC60129A2（1996）的要求。运行人员可通过低压室门后的观察窗观察开关是否处于分闸或接地的位置。运行人员在设备运行时也可透过前门窗口容易地观察到电缆连接和故障指示器。

基本设备 开关柜的可选件 -壳体 -带电显示器 -三工位负荷开关 -各位置的辅助触点：2常开+2常闭 -配机械式位置指示装置的操动机构 -气体密度表或带报警触点的气体密度器 -联锁装置 -电动操动装置 -母线 -紧急跳闸机构 -带指示器的熔断器跳闸装置 -压力释放通道 -EF型接地开关 -控制电缆通道 -熔断器基座 -电压互感器（代替电缆连接） -电缆室壳体 -跳闸线圈 -配电缆支撑件的电缆底板 -接地母线

技术数据（见表5）

序号 项目名称 单位 数     据 1 熔断器最大额定电流 A 100/125   CFF 2 额定短路持续时间 s 4 3 熔管长度（配西安熔断器厂产品） mm 292 4 外形尺寸 宽 mm  375/500 深 940 高 1600/1850
