XGN2-12箱型固定式交流金属封闭开关设备

产品型号:XGN2-12箱型固定式交流金属封闭开关设备
一、概述
    XGN2-12箱型固定式交流金属封闭开关设备(简称开关柜),用于额定电压为3.612kV、三相交流50Hz,额定电流6303150A的电力,系统中作为接受与分配电能之用,特别适用于频繁操作的场合,其母线系统为单母线、可派生处单母线带旁路和双母线系统。

    本开柜符合国家标准GB39063-35kV交流金属封闭开关设备》及国际标准IEC298的要求,并且具有完善的防误操作功能。

    本开关柜的主开关采用ZN28A-12系列、ZN28-12系列和ZN□-12VH1)等真空断路器,隔离开关采用GN30-12旋转式隔离开关、GN22-10大电流隔离开关和GN30-10旋转式大电流隔离开关系列产品。


二、产品使用环境条件
1.环境温度:上限+40℃、下限-10℃

2.海拔高度不超过1000m(超过1000m时可与我公司技术部协商生产);

3.相对湿度:日平均不大于95%,月平均值不大于90%

4.地震烈度不超过8度;

5.没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场合。

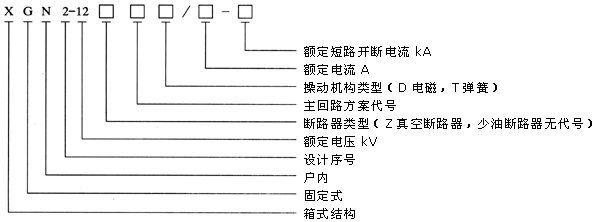

  三、型号命名



  四、主要技术参数

  1.开关柜的技术数据见表1

1

      单位 技 术 参 数
1 额定电压 kV 3.67.212
2 额定电流 A 630 1000 1250 2000 2500 3150
3 额定短路开断电流 kA 20 31.5 40
4 额定短时耐受电流 kA 20 31.5 40
5 额定峰值耐受电流 kA 50 80 100
6 额定短路关合电流 kA 50 80 100
7 额定短时耐受电流持续时间 s 4
8 防护等级    IP2X
9 母线系统    单母线  单母线带旁路  双母线
10 操作方式    电磁式、弹簧储能式
11 外形尺寸 宽×× mm 1100×1200×26501250A以下)
12    kg 1000



  2ZN28A-12真空断路器及操作机构技术参数见表234

表2

  单位

ZN28A -12/630-20

              1000-20

ZN28A -12/1250-31.5

              2000-31.5

ZN28A -12/2500-40

            3150-40

额定电压 kV 12
额定频率 Hz 50
额定电流 A 630    1000 1250    2000 2500    3150
额定短路开断电流 kA 20 31.5 40
额定短路关合电流 kA 50 80 100
额定短时耐受电流 kA 20 31.5 40
额定峰值耐受电流 kA 20 80 100
额定短时耐受电流持续时间 s 4
机械寿命 10000
额定短路开断电路开断次数 3050
燃弧时间 ms 20

直流电磁 型号   CD10 CD10 CD10

工作

电压

合闸线圈   110220
分闸线圈   24  48  110  220
工作电流A 合闸 110 V   196 240 294
220   98 120 147
分闸 24   37
48   18.5
110   5
220   2.5
弹簧储能 型号   CT8-               CT8-
工作电压 储能电机   110220380
 分励脱扣   110220380-
失压脱扣   1101000),~220,~380
储能时间 s   6
过流脱扣 A   5
合闸时间 s   直流电磁0.20    弹簧储能0.15
分闸时间   0.06



    CD17机构主要技术数据表3

3

规格 合闸线圈   匹配真空断路器额定短路开断电流(KA
电流(A 电阻(Ω 电流(A 电阻(Ω
CD17- -220V 55 4±0.24 1.5 146±8 20
-110V 110 1±0.06 3.0 36.5±2
CD17- -220V 71 3.1±0.2 1.5 146±8 31.5
-110V 142 0.77±0.05 3.0 36.5±2
CD17- -220V 128 1.72±0.1 1.5 146±8 40
-110V 256 0.43±0.03 3.0 36.5±2
     CD19机构分、合闸电磁铁技术数据表:
     表4
额定工作电压(V 110 220 380 -48 -110 -200
额定工作电流(A 2.8 1.6       2.3 1.2
1.3 0.8       1.3 0.55
额定电功率(W 308 352       255 264
143 176       143 121
20时线圈电阻值(Ω 12±0.6 48±2.4       48±2.4 190±10
22±1 85±4      85±4 398±20
正常工作电压范围

合闸:85%10%额定工作电压

分闸:65%120%额定工作电压,小于30%的额定工作电压时不得分闸

匹配真空断路器额定短路开断电流(kA CT19- 20
CT19- 31.5
CT19- 40

      隔离开关的技术参数见表 5、表6
   表5
名称 单位 GN30-10/400-12.5 GN30-10/630-20 GN30-10/1250-31.5
GN30-10D/400-12.5 GN-10D/630-20 GM30-10D/1250-31.5
额定电压(最高工作电压) kV 12
额定电流 A 400 630 1250
额定短时耐受电流(4s kA 12.5 20 31.5
额定峰值耐受电流(峰值) kA 31.5 50 80
雷电 相对地、相间 kV 75
冲击耐压 断口间 kV 85
1min 相对地、相间 kV 42
工频电压 断口间 kV 48
    表6
名称 单位
GN22-10/2000-40 GN22-10/3150-40
额定电压(最高工作电压) kV 12
额定电流 A 2000 3150
额定短时耐受电流(4s kA 40 50
额定峰值耐受电流(峰值) kA 100 125

雷电

冲击耐压

相对地、相间 kV 75
断口间 kV 85

1min

工频电压

相对地、相间 kV 42
断口, 间 kV 53

    4.电压监视装置技术数据见 表7
    表7
<, TR>,
名     称 单位 ZCJ-6 ZDJ-10
额定电压(最高工作电压) kV 7.2 12
额定雷电冲击耐压 kV 57 75
额定工频耐压(1min kV 32 45
氖灯最低起辉电压(一次电压) kV 3 5
氖灯最高工作电压(一次电压) kV 7.2 12
氖灯长期运行寿命# 1 1
局部放电电量(1.1um1.1um3电压下) PC 5 5

  六、产品外形尺寸与结构(见图1~图4

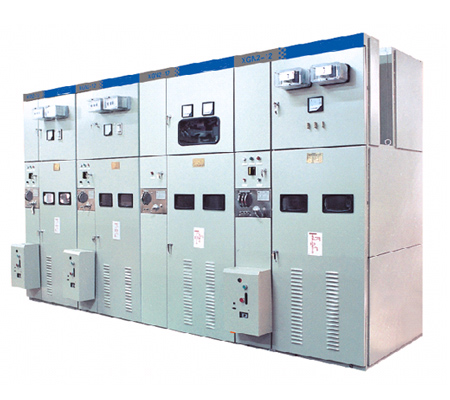

1 XGN2-12-12-07D外形图

1.母线室 2.压力释放通道 3.仪表室 4.手力操作及联锁结构

5.主开关室 6.电磁或弹簧机构 7.接地母线 8.电缆室


      LZZL□-10电流互感器技术数据见表8
   表8
额定一次电流 二次电流 级次 额定输出容量 额定短时耐受电流 持续时间 额定峰值耐受电流
A A VA kA s kA
5 5 05 10 0.3 2 0.75
B 15
10 5 05 10 1 2 2.5
B 15
15 5 05 10 1.5 2 37.5
B 15
20 5 05 10 2 2 5
B 15
30 5 05 10 3 2 7
B 15
40 5 05 10 4 2 10
B 15
50 5 05 10 5 2 12.5
B 15
75 5 05 10 8 2 20
B 15
100 5 05 10 10 2 25
B 15
150 5 05 10 16 2 40
B 15
200 5 05 10 20 4 50
B 15
300 5 05 10 20 4 50
B 15
400 5 05 10 20 4 50
B 15
500 5 05 10 20 4 50
B 15
630 5 05 10 20 4 50
B 15
800 5 05 10 31.5 4 80
B 15
1000 5 05 10 31.5 4 80
B 15

   6.真空断路器的调整参数见表9

序号       单位
1 触头开距 mm 10±1
2 接触行程 mm 4±1
3 油缓冲器缓冲行程 mm 100-3
4 三相分闸同期性 ms 2
5 合闸触头弹跳时间 ms 2
6 合闸触头接触压力 N 2000±200
7 平均分闸速度(接触油缓冲器前) m/s 1±0.3
8 平均合闸速度 m/s 0.6±0.2
9 各相导电回路电阻 μΩ 40
10 动静触头累积允许磨损厚度 mm 3

   7.隔离开关的调整参数见表10
    10
名称 单位 GN30-10/400 GN30-10/630 GN30-10/1250
弹簧正压力 N 400±40 400±40 600±60
三相刚合闸位置同期性 mm 3
三相刚合闸位置偏斜 mm 2
主回路对地距离 mm 125
相间绝缘距离 mm 125
各相回路电阻 μΩ 75 70 45

名称 单位 GN30-10/400 GN30-10/1250
各相回路电阻 μΩ 12.5 8
三相刚合闸位置同期性 mm ≯3
三相刚合闸位置偏斜 mm ≯2
主回路对地距离 mm ≮125
相间绝缘距离 mm ≮125


五、结构特点

    XGN2-12开关柜为金属封闭箱式结构,柜体骨架由角钢焊接而成,柜内分为断路器室、母线室、电缆室、继电器室等,室与室之间用钢板隔开。

1、断路器室外在柜体前下部,断路器的转动由拉杆与操动机构连接,断路器上接线端子与上隔离开关连接,断路器下接线端子与电流互感器连接,电流互感器与下隔离开关的母排连接,断路器室还设有压力释放通道,若内部电弧发生时,气体可通过排气通道将压力释放。

2、母线室在柜体后上部,为了减小柜体高度,母线呈品形排列以7350N抗弯强度的瓷质绝缘子支持,母线与上隔离开关母排连接,相邻母线室之间可隔离。

3、电缆室在柜体下部的后方,电缆室内支持绝缘子可设有电压监视装置,电缆固定在支架上,对于主结线为联络方案时,本室则为联络小室。继电器室在柜体上部前方,室内安装板可安装继电器等,室内有端子排支架,门上可安装指示仪表、信号元件等二次元件,顶部还可布置二次小母线。

4、断路器的操动机构装在下面左边位置,其上方为隔离开关的操作及联锁机构。开关柜为双面维护,前面检修继电器的二次元件,维护操动机构,机械联锁及传动部分,检修断路器。后面维修主母线和电缆终端,在断路器室和电缆室均有照灯。前门的下方设有与柜宽方向平行的接地铜母线,其截面为4×mm2

5 、机械联锁:为了防止带负荷分合隔离开关,防止误分误合断路,防止误入带电间隔;防止带合接地开关;防止带接地刀合闸,开关柜采用相应的机械联锁,机械联锁的动作原理如下:

a.停电操作(运行检修)

     开关柜处于工作位置,即上下隔离开关、断路器处于合闸状态,前后门已锁好,并处于带电运行之中,这时的小手柄处于工作位置。线将断路器分闸后,再将小手柄扳到分断闭锁位置,这时断路器不能合闸,将操作手柄插入下隔离的操作孔内从上往下拉,拉到上隔离分闸位置。再将槽手柄拿下,插入接地开关操作孔内,从下向上推,使接地开关处于合闸位置,这时可将小手柄扳到检修位置。可先打开前门,取出门后边钥匙打开后门,停电操作完毕,检修人员对断路器室及电缆进行维护和检修。

b.送电操作(检修运行)

    若已检修完毕,需要送电,其操作程序如下:

    将后门关闭,钥匙取出后关前门,将小手柄从检修位置扳到分断闭锁位置,这时前门被锁定,断路器不能合闸,用操作手柄插入接地开关操作孔内,从上向下拉,使接地开关处于分闸位置,将操作手柄拿下,再插入上隔离的操作孔内,从下向上推,使上隔离处于合闸位置,将操作手柄拿下,插入下隔离的操作孔内,从下向上推使下隔离处于合闸位置,取出操作手柄,将小手柄扳至工作位置,这时可将断路器合闸。
