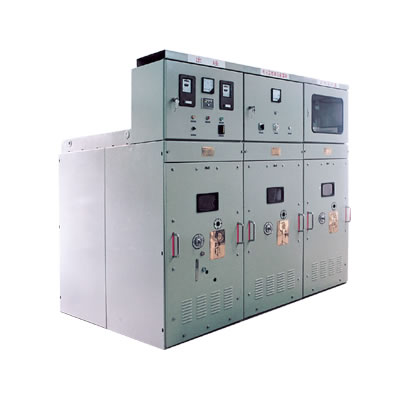

产品型号:KYN1-10型交流金属封闭铠装移开式开关设备 |
一、概述及用途
KYN1-10型交流金属铠装移开式开关柜,适用于3-10kV交流50Hz额定电流为630~2500A的单母线、单母线分段电力系统中,作为接受和分配电能的户内成套配电设备。具有对电路进行控制、保护和检测等功能。
该产品符合IEC-298《交流金属封闭开关设备》国际电工委员会标准和CB3906-91《3-35kV交流金属封闭开关设备》国家标准。满足水电部的五防要求。具有适用安全可靠,维修方便的特点。
二、使用条件
1、环境温度 上限+40℃
下限-5℃(允许在-30℃时贮运)
2、海拔高度不超过1000m;
3、相对湿度不大于90%(+25℃时);
4、地震烈度不超过8度;
5、没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
注:当超出上述使用环境条件时,用户可与厂方协商。

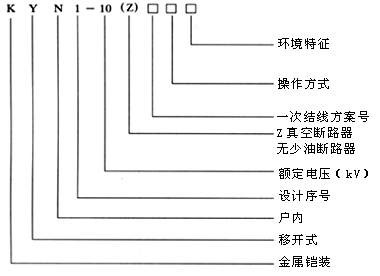

三、型号及含义
|
※(TH)用于湿热带
(TA)用于干热带
(G)用于高 海拔
(D)电磁操作
(T)弹簧操动
|
※普通型不加注此项 |
|
四、主要技术参数 表1 KYN1-10型开关柜技术数据 |
名 称 |
单 位 |
主 要 技 术 数 据 |
额定电压 |
kV |
3 6 10 |
额定电流 |
A |
630 1000 1250 1600 2500 |
额定短路开断电流 |
kV |
16/20* 31.5 40 |
外形尺寸 |
架空进出线 |
mm |
840×1650×2200 |
1000×1800×2200 |
电缆进出线 |
840×1500×2200 |
1000×1650×2200 | |
*系指额定电压为6kV时的数据 |
|
表2 少油断路器技术数据 |
型号 |
额定电压(kV) |
额定电流(A) |
额定开断电流(kV) |
极限通过电流峰值(kV) |
4秒热稳定电流(kA) |
配用机构 |
SN10-10 Ⅰ |
6 |
630 |
20 |
50 |
20 |
CD10Ⅰ
CT8 |
10 |
630 |
16 |
40 |
16 |
CD10Ⅰ
CT8 |
SN10-10 Ⅱ |
10 |
1000 |
31.5 |
80 |
31.5 |
CD10Ⅰ
CT8 |
SN10-10 Ⅲ |
10 |
2000 3000 |
40 |
125 |
40* |
CD10-Ⅱ
CT8 | |
注:(1)*为2秒时的数据
(2)根据用户订货要求,亦可配装ZN28-12G型真空断路器
(3)根据用户要求,亦可配装CT17、CT19、CD17、CD19型机构 |
|
表3 (a)电磁操动机构技术数据 |
型 号 |
合闸线圈额定电压(V) |
脱扣闸线圈额定电压(V) |
CD10 |
110 220 |
24 48 110 220 | |
|
表4 (a)电磁操动机构技术数据 |
型 号 |
储能电动机额定工作电压(V) |
合闸线圈额定工作电压(V) |
分励脱扣器额定工作电压(V) |
失压脱扣器额定电压(V) |
过流脱扣器额定电流(A) |
CT8 |
110 |
—48 |
—48 |
~110 |
5
|
220 |
110 |
110 |
~220 |
380 |
220 |
220 |
~380 |
|
380 |
~380 |
| |

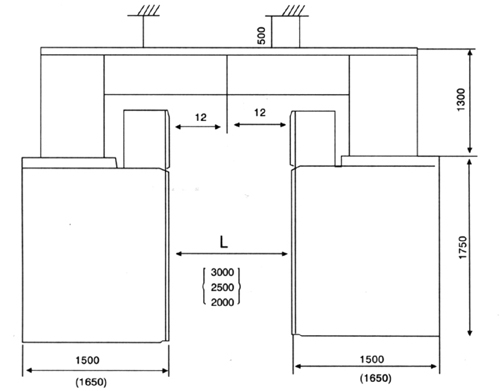

KYN1-12型高压开关柜的外形尺寸图见附图1,安装尺寸图见附图2 |
|

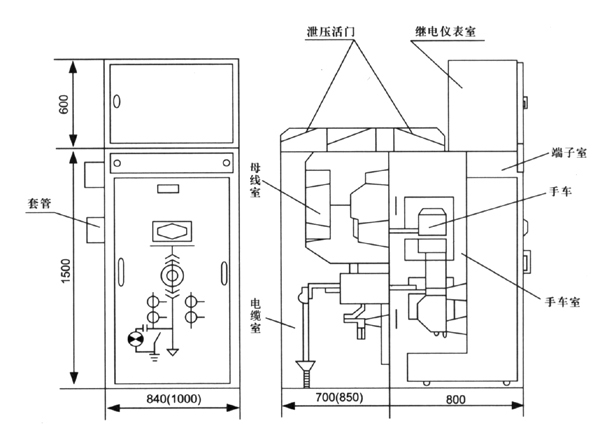

图1 KYN1-10型移开式金属封闭高压开关柜外形尺寸(mm)
注:1、电缆进出线柜深度1650,架空进出线柜深度为1800;
2、当电流≥1600A时,柜体宽度为1000mm,高度、深度类同笑电流方案 |
|
|
尺寸
柜宽A |
L1 |
L2 |
B |
C |
C1 |
D |
800
840 |
1500 |
530 |
425 |
700 |
600 |
280
430
580 |
1650 |
680 |
1800 |
830 |
1000 |
1650 |
680 |
600 |
900 |
800 |
430 |
1800 |
830 |
580 |
1200 |
1500 |
530 |
800 |
1100 |
1000 |
|
1650 |
680 |
1800 |
830 | | |

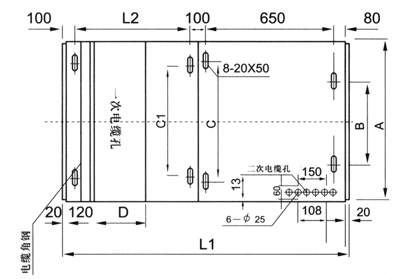

图2(a)手车柜安装尺寸 |
|
|
|
图2(b)母线桥安装尺寸图(供参考) |
|
|

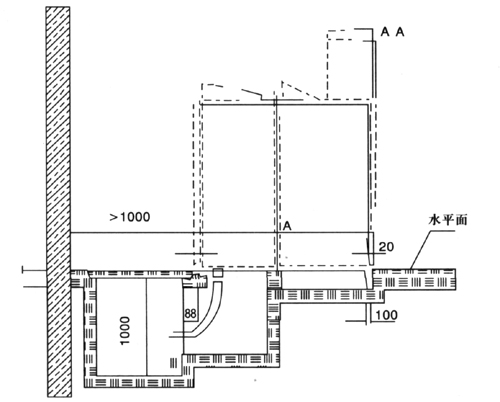

图2(c)基础安装(供参考) |
|
五、订货须知
订货时,请用户提供下述技术资料:
(1)一次接线单线系统图及元件技术数据。
(2)二次接线原理图(或二次标准接线方案编号)及元件规格、型号、技术数据;
(3)开关柜排列图及平面布置尺寸,笑母线布置图;
(4)一二次电器设备汇总表;
(5)如订货时未加以说明,制造厂只提供主母线原材料。 | |
