二、使用环境
2.1周围空气温度
上限见表1
|
海拔(m) |
1000 |
2000 |
3000 |
|
最高周围空气温度(℃) |
40 |
35 |
30 |
下限-10℃
2.2海拔：不大于1000m(特殊订货不大于3000m)。
2.3温度与污移：相对日平均值不大于95％，月平均值不大于90％。在高湿期内温度急降时允许产生凝露，开关柜可以在GB3906-91。
附录E规定的1级条件使用。
2.4周围空气不受腐蚀性气体；水蒸汽明显污染。
2.5无经常性剧烈振动。
三、产品系列和主要规格
3.1本产品系列可分为电流柜(额定电流>2000A)和小电流柜(额定电流≤2000A)。
3.2开关柜主回路方案见表11。

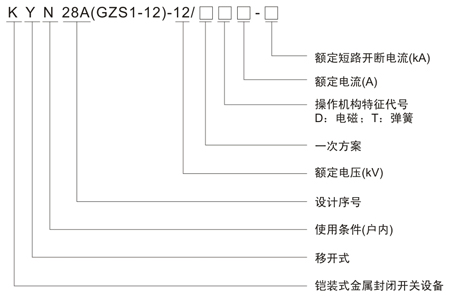

3.3全型号的组成。
四、可移开部件
4.1可移开部件在开关柜内的状态。
4.1.1定位状态：定位状态是可移开部件在柜内的一种稳定状态，在这种状态时，可移开部件上安装的断路器可以进行合闸或分闸操作;推进机构的摇把插口被封闭，可移开部件不能移动。可移开部件的定位状态只能在工作位置和试验(储存)位置实现。定位状态的实现和解除，都是通过连锁钥匙的转动实现的．在定位位置，连锁钥匙可以拔出取走。
4.1.2移动状态：移动状态是可移开部件在柜内的一种暂时状态。在这种状态下，可移开部件上安装的断路器不能进行操作，推进机构摇把插口打开，可移开部件可以在柜内的试验位置和工作位置之间移动。此时，连锁钥匙不能拔出取走。
4.2可移开部件在开关柜内的位置。
4.2.1工作位置：这是可移开部件在柜内的一种定位状态。在工作位置，开关柜的主回路接通，辅助回路也接通。
4.2.2试验位置：这是可移开部件在柜内的一种定位状态。在试验位置，开关柜的辅助回路接通，但主回路断开，并且动静触头被金属帘板隔开。
4.2.3储存位置：如果可移开部件在柜内试验位置再切断辅助回路，可移开部件就处于储存位置。
五、技术参数
KYNl8A-12户内交流金属铠装移开式开关设备技术参数
开关柜基本技术参数见表2
|

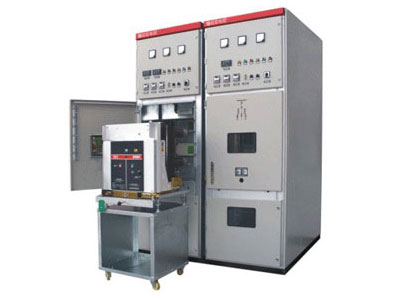

KYN18A-12交流金属铠装移开式开关设备
